透水地坪在城市道路中的应用

透水地坪在道路工程的海绵城市应用中，已越来越受到重视及使用。今天，专业透水地坪材料厂家光大生态和大家聊一聊透水地坪在城市道路中的应用。

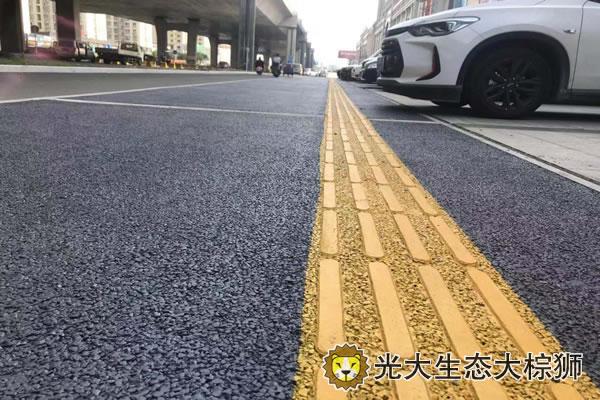

透水砖

透水砖抗压强度平均值≥40 MPa，最小值≥35 MPa，抗折强度平均值≥5．0 MPa，最小值≥4.2MPa，连续孔隙率≥15%，透水系数≥1.0×10－2 cm/s( 15℃) ，防滑性能 BPN≥60，耐磨性≤35 mm，其他未尽事宜详见 CJJ/T 188—2012透水砖路面技术规程。

透水水泥混凝土面层

水泥强度应≥42.5级普通硅酸盐水泥，人行道透水水泥混凝土面层强度等级应≥C20，非机动车道应≥C30，连续孔隙率10%，透水数≥0.5mm/s。路面养护时间≥14d，上面层应在下面层初凝前铺筑。透水混凝土结构每隔5m设置一道缩缝，宽10mm ～15mm，厚度为路面厚度1/2。每隔30m设一道胀缝，宽10m～15m，厚度同路面厚度。胀缝缩缝嵌入定型橡胶树脂材料。

透水沥青混凝土面层

连续孔隙率≥14% ，透水系数≥800mL/15s,面层采用高黏度改性沥青作为结合料,透水沥青混合料中粗集料采用轧制碎石，细集料采用机制砂，细集料采用天然砂和石屑，其技术要求应满足图集16MR204城市道路—透水人行道铺设相关要求。面层压实度≥95%。

垫层

垫层中≤0.075mm颗粒含量≤5%，连续孔隙率≥10%，垫层透水性能需≥ 面层透水性能，且需≥ 1.0 × 10－2 cm/s( 15 ℃ ) 。干硬性水泥砂浆配合比为水泥:砂 = 1∶5～ 1:7( 具体需进行设计确定) 。

透水水泥混凝土基层

透水水泥混凝土基层28d抗压强度≥20MPa，28d弯拉强度≥ 2.5MPa，连续孔隙率≥10%，透水系数 ≥ 0.5mm/s。集料压碎值≤26%，公称最大粒径≤31.5 mm，集料中≤2．36 mm 颗粒含量≤7%，集料级配应满足图集16MR204 城市道路—透水人行道铺设相关要求。

透水混凝土结构每隔5m设置一道缩缝，宽10mm～15mm，厚度为路面厚度1/2。每隔30m设一道胀缝，宽 10m～15m，厚度同路面厚度。胀缝缩缝嵌入定型橡胶树脂材料。

级配碎石基层

基层顶面压实度≥95%( 重型击实标准) ，集料压碎值≤26%，连续孔隙率≥10%，透水系数≥1．0×10-2cm/s，公称最大粒径≤26.5 mm，集料中≤0．075 mm 颗粒含量≤3%，连续孔隙率≥10%，集料级配应满足图集 16MR204 城市道路—透水人行道铺设相关要求。

路基

透水砖及透水水泥混凝土路面的路基透水系数≥1.0×10－3mm/s，透水沥青混凝土路面的路基透水系数≥7.0×10－5mm/s，回弹模量≥20 MPa，90%≤压实度≤93%( 重型击实标准)。

专业透水地坪材料生产厂家，累计服务面积超3000万平米，全国范围支持驻场技术指导。

#生态透水砖
