工程示例自2010年国家住建部颁布《建筑业10项新技术》预铺反粘工艺以迅雷不及掩耳之势一跃成为地下工程的重要施工工艺之一GB/T 23457-2017规范于2018年11月正式实施,该规范
工程示例自2010年国家住建部颁布《建筑业10项新技术》预铺反粘工艺以迅雷不及掩耳之势一跃成为地下工程的重要施工工艺之一GB/T 23457-2017规范于2018年11月正式实施,该规范将预铺防水卷材标准进行重新修订,对沥青基聚酯胎(PY类)提出了更高的要求。
采用预铺反粘法施工时,在卷材表面的胶粘层上直接浇筑混凝土,混凝土固化后,与胶粘层形成完整连续的粘结(这种粘结是由混凝土浇筑时水泥浆体与防水卷材整体合成胶相互勾锁而形成)。高密度聚乙烯主要提供高强度,自粘胶层提供良好的粘结性能,可以承受结构产生的裂纹影响。耐候层既可以使卷材在施工时可适当外露,同时提供不粘的表面供施工人员行走,使得后道工序可以顺利进行。
目前,我国大部分地下工程均采用传统材料作为防水层,防水材料铺贴于垫层基面,然后做保护层,再浇筑混凝土结构。
该工艺形成的防水层与结构混凝土无法粘接,其缺陷在于防水层受到破坏时,地下水会在防水层和结构层之间发生窜水现象。
近几年来预铺反粘防水工艺开始被广泛普及
势头相当迅速,逐渐在防水施工中受到青睐
什么是预铺反粘?
将高分子防水卷材(APF-C)自粘胶膜层面向结构空铺在基面上,然后浇筑混凝土结构,使混凝土与卷材胶膜层紧密结合,结构混凝土凝固后与卷材产生较强粘附力的防水工艺。
地下工程防水的预铺反粘工艺示意图 ▼
预铺反粘是相对于传统铺贴而言,简单来说:
● “传统铺贴”是卷材粘结面朝下粘贴在基层上
● “预铺反粘”是卷材粘结面朝上粘贴在主体上
传统铺贴
预铺反粘
△%20对比示例
防水卷材将结构混凝土由下向上包裹起来
两者的紧密结合杜绝了窜水问题
从根本上提高了地下防水的可靠度
建立了地下工程“皮肤式”防水
预铺反粘工艺的优点
预铺反粘的优势也是相对于传统铺贴而言的,简单来说:
●%20“传统铺贴”将防水卷材粘贴在基层上,防水层与结构本体的缝隙造成防水层与结构的分离,防水层一旦破坏,水到处窜流,不易找到渗漏点,维修困难。而且,防水层依附在垫层上,垫层作为胎膜容易受破坏,进而造成防水层大面积失效。
●%20“预铺反粘”将防水卷材粘贴在主体上,就像建筑主体的“皮肤”,防水层与结构层粘结牢固,无窜水隐患,且容易明确渗漏点,容易维修。只有防水层破坏处正好与结构缺陷部位吻合时才出现漏水,出现漏水点也不会导致防水层大面积的失效。
△ 窜水通道示例
预铺反粘相对于传统铺贴,还具有其他方面的优势:
● 无需找平层,对基层要求低,不受天气及基层潮湿影响
● 无需保护层,卷材直接粘结在结构层上
● 冷作业施工,无明火、无毒无污染,安全环保
但是,采用预铺反粘时需要注意:
● 底板钢筋及混凝土施工时要保护已完成的防水层不被破坏
对基层要求低
无须底油/基层处理剂,只需清理干净,无明显凹凸即可,且可以在潮湿的基面上施工。
2
工期短,成本低
施工方式便捷,只需一道工序即可达到一级防护效果,无需做保护层,工效提高了数倍,同时降低了卷材成本与人力成本。
材料环保,施工安全
以APF-C预铺式高分子自粘胶膜防水卷材为例,其原材料均为绿色无污染、无有害物释放的物质;施工时无须采用热熔明火施工,提高了施工人员的安全保障性。
“预铺反粘”防水材料
地下工程采用预铺反粘防水技术,材料是关键。“预铺反粘”采用的材料是高分子自粘胶膜防水卷材,该卷材系在一定厚度的高密度聚乙烯卷材基材上涂覆一层非沥青类高分子自粘胶层和耐候层复合制成的多层复合卷材,其特点是具有较高的断裂拉伸强度和撕裂强度,胶膜的耐水性好,一、二级的防水工程单层使用时也可达到防水要求。
△ 卷材示例
材料性能指标
项目 | 指标 | |
拉力(N/50mm) | ≥500 | |
膜断裂伸长率(%) | ≥400 | |
低温弯折性 | -25℃,无裂纹 | |
不透水性 | 0.4MPa,120min,不透水 | |
冲击性能 | 直径(10±0.1)mm,无渗漏 | |
钉杆撕裂强度(N) | ≥400 | |
防窜水性 | 0.6MPa,不窜水 | |
与后浇混凝土剥离强度(N/mm) | 无处理 | ≥2.0 |
水泥粉污染表面 | ≥1.5 | |
泥沙污染表面 | ≥1.5 | |
紫外线老化 | ≥1.5 | |
热老化 | ≥1.5 | |
与后浇混凝土浸水后剥离强度(N/mm) | ≥1.5 | |
热老化 | 拉力保持率(%) | ≥90 |
伸长率保持率(%) | ≥80 | |
低温弯折性 | -23℃,无裂纹 |
“预铺反粘”施工案例
● 基层清理
●%20桩头清理、除锈
●%20弹搭接基准线
●%20阴阳角增强处理(安装预制件)
●%20桩头增强处理(安装预制件)
●%20大面卷材测量、裁剪
● 大面卷材铺设
● 卷材搭接
● 桩头处理(打密封胶、安装喉箍)
● 阴阳角等细部处理

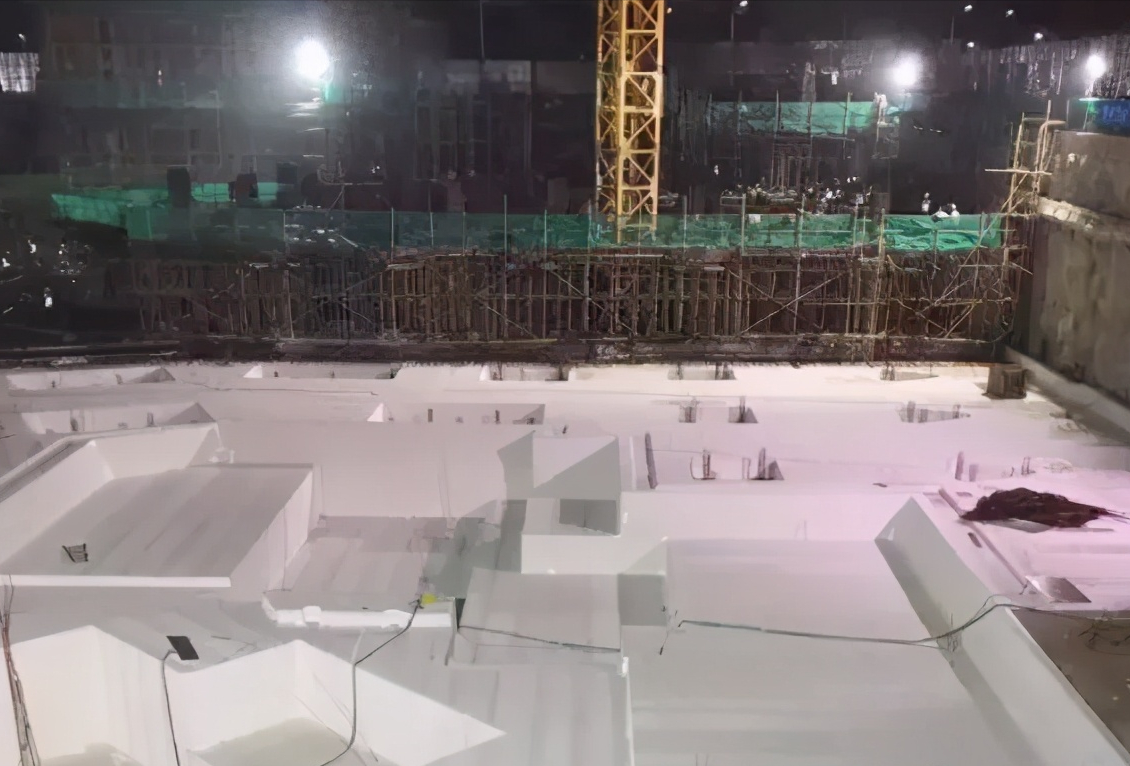

● 铺设完成
