天然装饰石材培训讲义
作者:周俊兴
了解天然石材
一、石材分类及用途见表03.03-1
表03.03-1 石材分类及主要用途
名称 | 成分结构特征和种类 | 分类 | 性能特点 | 主要用途 | |
天然石材 | 花岗石 | 主要成分为硅酸盐,岩浆岩或变质岩 | 一般用途 | 硬度高,耐酸碱、抗风化能力强,装饰效果为冷色调,庄重 | 适用于室内外墙面、地面、柱面、广场、路面等装饰和一般性结构承载 |
功能用途 | 硬度、强度高,耐酸碱,抗风化能力强 | 地基、路基、水库等高要求结构用途 | |||
石灰石 | 主要成分为碳酸钙或碳酸钙镁的一类沉积岩。商业上有灰屑岩、壳灰岩、白云岩、微晶石灰石、鲕状灰岩、再结晶石灰石,凝灰石(洞石)。 | 低密度 | 密度在1.76~2.16(g/cm3),疏松,吸水率大,无光泽 | 适用于室内墙面装饰 | |
中密度 | 密度在2.16~2.56(g/cm3),吸水率大,不易抛出光泽,常有花纹图案 | 适用于室内墙地面和室外墙面装饰 | |||
高密度 | 密度在2.56g/cm3以上,致密,吸水率低,可抛出光泽 | 适用于室内外墙地面装饰 | |||
大理石 | 主要成份为碳酸盐矿物的变质岩。商业上有方解石大理石、白云石大理石、石灰岩大理石、玛瑙条纹大理石、蛇纹石大理石、凝灰石大理石等。 | 方解石 | 方解石(碳酸钙)矿物为主,密度高,吸水率低,可抛出光泽,暖色调 | 适用于室内墙地面装饰 | |
白云石 | 白云石(碳酸钙镁)矿物为主,常温遇酸不反应,密度最高,吸水率低,可抛出光泽,富丽堂皇的装饰效果 | 适用于室内墙地面、室外墙面装饰 | |||
蛇纹石 | 蛇纹石(硅酸镁水合物)为主要成分,绿色或深绿色,伴有由方解石、白云石或菱镁矿等组成的脉纹。硬度高,耐酸碱、抗风化,流行颜色 | 适用于室内外墙地面装饰 | |||
凝灰石 (洞石) | 多孔渗水分层结构,密度小,吸水率大,强度中等,具有特征纹理 | 适用于室内墙地面,室外使用时需补洞、加固、防水 | |||
砂岩 | 主要由二氧化硅(石英砂)以及多种矿物、岩石颗粒凝结而成的一种多孔隙结构沉积岩。商业上有蓝灰砂岩、褐色砂岩、石英砂岩、石英岩、砾岩、粉砂岩 | 砂岩 | 二氧化硅含量在50%~90%,多孔结构,强度随结构变化大,具有独特古朴装饰风格 | 适用于室内外墙面装饰 | |
石英砂岩 | 二氧化硅含量在90%~95% | ||||
石英岩 | 二氧化硅含量在95%以上 | ||||
板石 | 微晶变质岩,通常大部分源于页岩,可沿层理面劈开形成薄而坚硬的石板 商业上主要有饰面板和瓦板。 | 瓦板 | 弯曲强度大于40MPa, | 适用于屋顶盖板 | |
饰面板 | 弯曲强度大于10MPa,具有返璞归真的装饰效果 | 适用于室内外墙地面 | |||
其它类 | 亚宝石级的一些石材,起点缀作用,一般不常用。诸如玉石、雪花石膏、绿岩、片岩、皂石等。 | —— | —— | 用于与其它石材的连接处起对照或突出重点作用 | |
人造石 | 无机粘结剂型 | 使用水泥为粘结剂,利用石渣或陶粒、浮石等材料制成的装饰石材。主要有水磨石、文化石等 | 水磨石 | 工艺简单,成本低,档次较低 | 最早的人造石产品,家居环境逐渐淘汰,多使用在广场和特殊场合,如防静电。 |
文化石 | 随意性大,可模仿任何实际图案和形状,工艺简单,成本低 | 广泛用于仿古建筑和装饰中 | |||
树脂粘结剂型 | 使用不饱和树脂为粘结剂,利用石粉、石渣或其它填充材料制成的装饰石材。主要有人造大理石、人造石英石、实体面材(亚克力)石材研习社(IDstone5A) | 人造大理石 | 由大理石粉和8%的不饱和树脂组成,具有天然大理石的特征,强度高,吸水率低,无色差等。缺点是硬度低、不耐磨,不耐老化 | 适用于室内墙面装饰 | |
人造石英石 | 由石英颗粒和不饱和树脂组成,具有天然石材的特征,强度高,吸水率低,无色差等。硬度和耐磨有一定提高 | 适用于室内墙地面装饰 | |||
台面板 | 由树脂和石英或其它填充阻燃剂材料组成,树脂胶含量一般在15%——25%左右。具有耐污、耐磨、耐火和环保等特征,易变形。一些新型石英石台面板的树脂含量可达6%。 | 适用于厨房台面等 | |||
复合石材 | 硬质基材复合板 | 石材面材与陶瓷、石材、玻璃等硬质材料复合。主要有石材-陶瓷复合板、石材-石材复合板、石材-玻璃复合板 | 石材-陶瓷 | 规格化生产,施工便利 | 适用于家居的墙地面装饰 |
石材-石材 | 经济,低档石材具有高档石材的装饰效果 | 适用于室内装修 | |||
石材-玻璃 | 具有透光性 | 适用于前台、柱面等发光装饰 | |||
软质基材复合板 | 石材面材与铝蜂窝、树脂等柔性材料复合。主要有石材-铝蜂窝复合板 | 石材-铝蜂窝 | 天然石材装饰效果,质量轻,具有弹性变形 | 适用于室内外高层装饰、吊顶等特殊场合 |
二、天然石材表面各种加工工艺特征和通常用途见表03.03-2
表03.03-2 各种工艺表面和石材的通常用途
工艺种类 | 工艺说明 | 特征与用途 | 备注 |
抛光 | 在生产过程中使用抛光磨料或抛光粉得到的有光泽的、平滑的表面。这种工艺显出了石材的全部颜色和强烈的明暗差对比及特征。 | 具有强烈的镜面效果,适用于室内外墙面和地面。 | 表面光滑,沾水后防滑系数低。经常行走或暴露在露天易擦伤、磨损或风化,光泽度会下降,需要保养。 |
细磨 | 在生产过程中使用磨料将石材表面打磨平滑,低光泽或无光泽。 | 有柔和的视觉效果,适用于室内外墙面和地面,也用于窗台、黑板或专业游泳池的地面。 | 不需要强烈的反光效果 |
喷砂 | 通过高压气流或高压水流将砂喷射到石材表面形成不光滑的表面,无光泽。 | 起防滑作用或装饰图案,可减轻色差影响,与镜面石材具有不同的外观效果,适用于室内外墙面和地面。 | —— |
水喷 | 高压水流喷射到石材表面形成不光滑的表面,无光泽。 | 能防滑,古朴的装饰效果,适用于室内外墙面和地面。 | —— |
仿古 | 用研磨刷将石材表面打磨成无光泽的不光滑表面。 | 多用于大理石,防滑,古典的装饰效果,适用于室内外墙面和地面。 | 也有采用振筛或滚筛将表面和棱角磨圆滑 |
酸蚀 | 用酸对大理石和石灰石等表面腐蚀后形成的自然风化面 | 适用于大理石和石灰石的防滑、仿古等装饰效果。 | 由于会对石材产生长期影响,不建议多用。 |
火烧 | 用火焰喷射表面,引起结晶爆裂,而形成粗糙的表面。 | 能提供良好的防滑保护,适用于花岗石墙面和地面。 | 颗粒结构明显的石材效果会更佳,但破坏了表层结构,物理力学性能会下降,需要加厚。 |
劈裂 | 沿着层里面或表面劈开而产生的自然表面 | 具有自然的装饰效果,适用于板石室内外墙面和地面。花岗石劈裂面用于墙面具有厚重的效果。 | 花岗石劈裂面常称为蘑菇石 |
其它 | 如剁斧面、琢石面、粗锯和刀具切割面 | 特殊的装饰效果,适用于室内外墙面和地面。 | 特殊需要 |
1、天然石材定义
天然石材是指经选择和加工成的特殊尺寸或形状的天然岩石。按照材质主要分为花岗石、大理石、石灰石、砂岩、板石等,按照用途主要分为天然建筑石材和天然装饰石材等。天然石材在加工期间使用水泥或合成树脂密封石材的天然空隙和裂纹,未改变石材材质内部结构,仍属于天然石材范畴。
1)花岗石:商业上指以花岗岩为代表的一类石材,包括岩浆岩和各种硅酸盐类变质岩石材。花岗石按材质的物理性能分为一般用途和功能用途。
① 一般用途花岗石:用在一般性的装饰场合,对理化性能要求较宽松的花岗石。
② 功能用途花岗石:用在具有承载或传递载荷等方面的用途,对理化性能要求较高的花岗石。
2) 大理石:商业上指以大理岩为代表的一类石材,包括结晶的碳酸盐类岩石和质地较软的其它变质岩类石材。常用的有方解石大理石、白云石大理石、蛇纹石大理石、凝灰石大理石四类。
① 方解石大理石:主要由方解石(碳酸钙矿物)组成的晶质结构大理石。
② 白云石大理石:主要由白云石(碳酸钙镁矿物)组成的晶质结构大理石。
③ 蛇纹石大理石:主要由蛇纹石(硅酸镁水合物)组成的大理石,绿色或深绿色,伴有由方解石、白云石或菱镁矿等组成的脉纹。
④ 凝灰石大理石:再结晶石灰石、致密的微晶石灰石和石灰华组成的大理石。
3)石灰石:商业上指主要由方解石、白云石或两者混合化学沉积形成的石灰华类石材。按照密度分为低密度、中密度和高密度三类。
① 低密度石灰石:密度在1.76~2.16g/cm3范围内的石灰石。
② 中密度石灰石:密度在2.16~2.56g/cm3范围内的石灰石。
③ 高密度石灰石:密度在2.56g/cm3以上的石灰石。
4)砂岩:商业上指矿物成分以石英和长石为主,含有岩屑和其它副矿物机械沉积岩类石材。按照二氧化硅含量分为普通砂岩、石英砂岩、石英岩三类。
① 普通砂岩:二氧化硅含量在50%~90%的砂岩。
② 石英砂岩:二氧化硅含量在90%~95%的砂岩。
③ 石英岩:二氧化硅含量在95%以上的砂岩。
5)板石:商业上指易沿流片理产生的劈理面裂开成薄片的一类变质岩类石材。按照用途分为饰面板和瓦板两类。
① 饰面板:建筑装饰用的板材。
② 瓦板:用作屋顶盖瓦的板材。
2、产品分类
1) 按照建筑装饰用途分
① 建筑板材:用于建筑装饰用的天然石材板。通常花岗石、大理石建筑板材厚度低于50mm,石灰石建筑板材厚度低于75mm,砂岩建筑板材厚度低于150mm。厚度大于12mm的称为厚板,厚度在8mm~12mm称为薄板,厚度小于8mm的称为超薄板。
② 立方料:用于广场地面、路面或路缘铺设用的天然石料。通常使用花岗石,厚度大于50mm。
③ 异型石材:加工成特殊的非平面外形的石材。通常有球体、花线和实心柱体。
2)按照表面加工分
① 粗面板:表面平整粗糙的板材。通常采用斧剁、锤击、烧毛、机刨、酸蚀、仿古、喷砂、水喷、劈裂等工艺形成。
② 细面板(亚光板):表面平整光滑的板材。
③ 镜面板(抛光板):表面平整,具有镜面光泽的板材。
3)按加工形状分
① 普型板:正方形或长方形的建筑板材。规定尺寸的普型板称为规格板,石材规格板尺寸见表03.03.01-1。
② 圆弧板:装饰面轮廓线的曲率半径处处相同的建筑板材。
③ 异型板:普型板和圆弧板以外的其它形状建筑板材。
表03.03.01-1 石材规格板尺寸系列
长度(mm) | 宽度(mm) | 厚度(mm) | 备注 |
300* 305* 400 500 600* 800 900 1000 1200 1500 1800 | 300* 305* 400 500 600* 800 900 1000 1200 1500 1800 | 10* 12 15 18 20* 25 30 35 40 50 | *为常用规格 |
4)按照安装工艺分
① 干挂石材:采用金属挂件将石材牢固悬挂在结构体上形成饰面的石材。
② 湿贴石材:使用水泥基或树脂基胶粘剂直接粘贴在结构体上形成饰面的石材。
5)按照加工质量分
① 优等品
② 一等品
③ 合格品
3、执行标准
GB6566《建筑材料放射性核素限量》
GB/T 18600《天然板石》
GB/T 18601《天然花岗石建筑板材》
GB/T 19766《天然大理石建筑板材》
GB/T XXXX《天然石灰石建筑板材》
GB/T XXXX《天然砂岩建筑板材》
GB/T21086《建筑幕墙》
JC 830.1-2005《干挂饰面石材及其金属挂件第l部分:干挂饰面石材》
JC/T847《异型装饰石材》
JCG/T60001-2007《天然石材装饰工程技术规程》
JGJ133《金属与石材幕墙工程技术规范》
4、主要技术性能参数
1)规格尺寸要求
① 干挂石材
a、干挂板材厚度应符合表03.03.01-2要求。
表03.03.01-2 干挂石材厚度要求 (mm)
安装部位 | 亚光面和镜面板材 | 粗面板材 |
室内饰面 | ≥20 | ≥23 |
室外饰面 | ≥25 | ≥28 |
b、干挂板材的单块面积不应大于1.5m2,石灰石和砂岩类石材用于建筑幕墙时不宜大于1.0m2。
c、天然石灰石、天然砂岩的厚度应以设计要求为准。
d、用于建筑幕墙时,大理石面板厚度不应低于35mm;非花岗石、大理石类石材,若弯曲强度大于8MPa时,面板厚度应不小于35mm,否则厚度应不小于40mm。
e、在满足表03.03.01-2的前提下,干挂普型板材规格尺寸允许偏差应符合表03.03.01-3规定。
表03.03.01-3 干挂石材规格尺寸要求 (mm)
分 类 项 目 | 亚光面和镜面板材 | 粗面板材 | ||||
优等品 | 一等品 | 合格品 | 优等品 | 一等品 | 合格品 | |
长、宽度 | 0 -1.0 | 0 -1.5 | 0 -1.0 | 0 -1.5 | ||
厚 度 | +1.0 -1.0 | +2.0 -1.0 | +3.0 -1.0 | +3.0 -1.0 | +4.0 -1.0 | +5.0 -1.0 |
f、在满足表03.03.01-2的前提下,干挂圆弧板的尺寸允许偏差应符合表03.03.01-4规定。
表03.03.01-4 干挂圆弧板规格尺寸要求 (mm)
项目 | 亚光面和镜面板材 | 粗面板材 | ||||
优等品 | 一等品 | 合格品 | 优等品 | 一等品 | 合格品 | |
弦长 | 0 -1.0 | 0 -1.5 | 0 -1.5 | 0 -2.0 | 0 -2.0 | |
高度 | 0 -1.0 | 0 -1.5 | ||||
厚度 | +1.0 -1.0 | +2.0 -1.0 | +3.0 -1.0 | +3.0 -1.0 | +4.0 -1.0 | +5.0 -1.0 |
g、干挂异型板材各边长尺寸允许偏差由供需双方商定,厚度尺寸允许偏差应符合表03.03.01-2规定。
h、干挂花线尺寸和允许偏差、干挂实心柱体尺寸和允许偏差由供需双方商定。
i、建筑幕墙用石材面板若采用宽缝挂装时,制作板材的外形尺寸允许偏差可适当放宽,应在设计图中标出或在购销合同中明示,放宽后的外形尺寸允许偏差见表03.03.01-5。
表03.03.01-5石材普型板规格尺寸要求 (mm)
项 目 | 长度、宽度 | 对角线差 | 平面度 | 厚 度 |
亚光面、镜面板 | ±1.0 | ±1.5 | 1 | +2.0 -1.0 |
粗面板 | ±1.0 | ±1.5 | 2 | +3.0 -1.0 |
干挂石材的槽孔宜在工厂加工,安装槽、孔的加工尺寸及允许偏差应符合表03.03.01-5
6、表03.03.01-7的要求。
表03.03.01-6 石材面板孔加工尺寸及允许偏差 (mm)
石材面板 固定形式 | 孔径 | 孔中心线到 板边的距离 | 孔底到板面保留厚度 | 检测方法 | |||
孔类别 | 允许偏差 | 最小尺寸 | 偏差 | ||||
背拴式 | M6 | 直径 | +0.4 -0.2 | 最小50 | 8.0 | -0.4 +0.1 | 卡尺 深度尺 |
扩孔 | ±0.3 软质石材+1/-0.3 | ||||||
M8 | 直径 | +0.4 -0.2 | |||||
扩孔 | ±0.3 软质石材+1/-0.3 |
表03.03.01-7 石材面板通槽(短平槽、弧形短槽)、短槽和碟形背卡槽允许偏差 (mm)
项 目 | 通槽(短平槽、 弧形短槽) | 短槽 | 碟形背卡 | 检测方法 | |||
最小 尺寸 | 允许 偏差 | 最小 尺寸 | 允许 偏差 | 最小 尺寸 | 允许 偏差 | ||
槽宽度 | 7.0 | ±0.5 | 7.0 | ±0.5 | 3 | ±0.5 | 卡尺 |
槽有效长度(短平槽槽底处) | —— | ±2 | 100 | ±2 | 180 | —— | 卡尺 |
槽深(槽角度) | —— | 槽深/20 | —— | 矢高/20 | 45º | +5º 0 | 卡尺 量角器 |
两(短平槽)槽中心线距离(背卡上下两组槽) | —— | ±2 | —— | ±2 | —— | ±2 | 卡尺 |
槽外边到板端边距离(碟形背卡外槽到与其平行板端边距离) | —— | ±2 | 不小于板材厚度和85,不大于180 | ±2 | 50 | ±2 | 卡尺 |
内边到板端边距离 | —— | ±3 | —— | ±3 | —— | —— | 卡尺 |
槽任一端侧边到板外表面距离 | 8.0 | ±0.5 | 8.0 | ±0.5 | —— | —— | 卡尺 |
槽任一端侧边到板内表面距离(含板厚偏差) | —— | ±1.5 | —— | ±1.5 | —— | —— | 卡尺 |
槽深度(有效长度内) | 16 | ±1.5 | 16 | ±1.5 | 垂直10 | +2 0 | 深度尺 |
背卡的两个斜槽 石材表面保留宽度 | —— | —— | —— | —— | 31 | ±2 | 卡尺 |
背卡的两个斜槽 槽底石材保留宽度 | —— | —— | —— | —— | 13 | ±2 | 卡 |
表03.03.01-8 湿贴石材普型板规格尺寸要求 (mm)
项目 | 亚光面和镜面板材 | 粗面板材 | |||||
优等品 | 一等品 | 合格品 | 优等品 | 一等品 | 合格品 | ||
长度、宽度 | 0 -1.0 | 0 -1.5 | 0 -1.0 | 0 -1.5 | |||
厚度 | ≤12 | ±0.5 | ±1.0 (±0.8) | +1.0 (±1.0) -1.5 | —— | ||
>12 | ±1.0 | ±1.5 | ±2.0 | +1.0 -2.0 | ±2.0 | +2.0 -3.0 |
注:1. 括号内的指标仅适用于大理石类石材。
2. 粗面板材性能指标适用于花岗石类石材。
1、湿贴石材
a 湿贴石材(板石除外)普型板规格尺寸允许偏差应符合表03.03.01-8的规定。
b 板石规格尺寸偏差应符合GB/T18600的要求。
2)平面度公差要求
① 不分干挂和湿贴,石材板材(板石除外)的平面度允许极限公差应符合表03.03.01-9的规定。
表03.03.01-9 平面度公差要求 (mm)
板材长度 | 亚光面和镜面板材 | 粗面板材 | ||||
优等品 | 一等品 | 合格品 | 优等品 | 一等品 | 合格品 | |
≤400 | 0.20 | 0.35(0.3) | 0.50 | 0.60 | 0.80 | 1.00 |
>400~≤800 | 0.50 | 0.65(0.6) | 0.80 | 1.20 | 1.50 | 1.80 |
>800 | 0.70 | 0.85(0.8) | 1.00 | 1.50 | 1.80 | 2.00 |
注:1.括号内的指标仅适用于大理石类石材。
2.粗面板材性能指标适用于花岗石类石材。
②圆弧板直线度与线轮廓度允许公差应符合表03.03.01-10的规定。
表03.03.01-10 圆弧板直线度与线轮廓度要求 (mm)
分类与等级 项目 | 亚光面和镜面板材 | 粗面板材 | |||||
优等品 | 一等品 | 合格品 | 优等品 | 一等品 | 合格品 | ||
直线度 (按板材高度) | ≤800 | 0.80(0.6) | 1.00(0.8) | 1.20(1.0) | 1.00 | 1.20 | 1.50 |
>800 | 1.00(0.8) | 1.20(1.0) | 1.50(1.2) | 1.50 | 1.50 | 2.00 | |
线轮廓度 | 0.80 | 1.00 | 1.20 | 1.00 | 1.50 | 2.00 |
注:1.括号内的指标仅适用于大理石类石材。
2.粗面板材性能指标适用于花岗石类石材。
③板石平面度公差应符合GB/T18600的要求。
④异型石材直线度与线轮廓度允许公差应符合JC/T847的规定。
3) 角度公差要求
① 不分干挂和湿贴,石材板材(板石除外)的角度允许极限公差应符合表03.03.01-11的规定。
表03.03.01-11 平面度公差要求 (mm)
板材长度 | 优等品 | 一等品 | 合格品 |
≤400 | 0.30 | 0.50(0.4) | 0.80(0.5) |
>400 | 0.40 | 0.60(0.5) | 1.00(0.7) |
注:1.括号内的指标仅适用于大理石类石材。
② 圆弧板角度允许公差:优等品为0.40mm,一等品为0.60mm,合格品为0.80mm。
③ 普型板拼缝板材正面与侧面的夹角不得大于90°。
④ 圆弧板侧面角α应不小于90°。
⑤ 板石角度公差应符合GB/T18600的要求。
⑥ 异型石材角度允许公差应符合JC/T847的规定。
4) 光泽度要求
① 花岗石镜面板材的镜向光泽度应不低于80光泽单位。
② 大理石镜面板材的镜向光泽度应不低于70光泽单位。
③ 特殊需要以及其它石材产品镜向光泽度按供需双方协商确定。
5)外观质量要求
① 干挂石材不允许有裂纹存在。
② 其余应符合相关标准、相应等级对天然石板外观质量的要求。
6) 物理性能要求
① 干挂饰面石材的主要物理性能指标最低值应符合表03.03.01-12的规定。
表03.03.01-12 干挂石材物理性能指标
项目 | 天然花岗石 | 天然大理石 | 天然石灰石 | 天然砂岩 | |
体积密度(g/cm3)≥ | 2.56 | 2.60 | 2.16 | 2.40 | |
吸水率(%)≤ | 0.60 | 0.50 | 3.00 | 3.00 | |
干燥压缩强度(MPa) ≥ | 100.0 | 50.0 | 28.0 | 68.9 | |
干燥 | 弯曲强度(MPa)≥ | 8.0 | 7.0 | 3.4 | 6.9 |
水饱和 | |||||
剪切强度(MPa)≥ | 4.0 | 3.5 | 1.7 | 3.5 | |
抗冻系数(%)≥ | 80 | 80 | 80 | 80 |
注:1.抗冻系数是冻融循环后弯曲强度平均值除以水饱和弯曲强度平均值,用于严寒地区和寒冷地区的外墙用石材应≥80%。
表03.03.01-13 挂装强度和结构强度性能指标
安装部位 项目 | 室内饰面 | 室外饰面 |
挂件组合单元挂装强度 | 不低于0.65 kN | 不低于2.80 kN |
石材挂装系统结构强度 | 不低于1.20 kPa | 不低于5.00 kPa |
表03.03.01-14花岗石、大理石、石灰石、砂岩物理性能指标
项目 名称 | 吸水率 (%)≤ | 体积密度 (g/cm3)≥ | 压缩强度 (MPa)≥ | 弯曲强度 (MPa)≥ | 耐磨度 (1/cm3)≥ | ||
花岗石 | 一般用途 | 0.60 | 2.56 | 100 | 8.0 | 25 | |
功能用途 | 0.40 | 2.56 | 131 | 8.3 | |||
大理石 | 方解石 | 0.20 | 2.60 | 52.0 | 7.0 | 10 | |
白云石 | 0.20 | 2.80 | 52.0 | 7.0 | |||
蛇纹石 | 0.60 | 2.56 | 69.0 | 6.9 | |||
凝灰石 | 2.50 | 2.30 | 52.0 | 6.9 | |||
石灰石 | 低密度 | 12 | 1.76 | 12 | 2.9 | 10 | |
中密度 | 7.5 | 2.16 | 28 | 3.4 | |||
高密度 | 3 | 2.56 | 55 | 6.9 | |||
砂岩 | 普通砂岩 | 8 | 2.003 | 12.6 | 2.4 | 2 | |
石英砂岩 | 3 | 2.400 | 68.9 | 6.9 | 8 | ||
石英岩 | 1 | 2.560 | 137.9 | 13.9 | 8 |
注:1.为了颜色和设计效果,以两块或多块大理石组合拼接时,耐磨度差异不应大于5,建议适用于经受严重踩踏的阶梯、地面和月台使用的石材耐磨度最小为12。
② 干挂石材在具体的工程中与使用的挂件组成挂件组合单元的挂装强度以及挂装系统的结构强度应符合设计要求,正常情况下应满足表03.03.01-13的规定。
③ 建筑幕墙使用非花岗石、大理石类石材时,干燥、水饱和弯曲强度值应不低于4 MPa。
④ 湿贴用的花岗石、大理石、石灰石、砂岩等石材主要物理性能技术指标应符合表03.03.01-14的规定。
⑤ 板石的物理性能应符合表03.03.01-15的规定。
表03.03.01-15 板石物理性能指标
项目 | 饰面板 | 瓦板 |
吸水率(%)≤ | 0.70 | 0.50 |
弯曲强度(MPa)≥ | 10.0 | 40.0 |
⑥ 板石的化学性能符合下列规定:
a 饰面板耐气候性软化深度不大于0.65mm;
b 瓦板耐气候性软化深度不大于0.35mm;
c 瓦板的干湿稳定性符合GB/T18600的要求。
⑦ 国外标准技术要求
目前国内一些工程由国外设计师设计或使用了进口石材,指定以ASTM石材标准进行检验。我国石材标准主要物理性能参考了美国ASTM标准,试验方法及技术指标与其等效,工程中可以参考美国ASTM标准。美国ASTM标准对饰面石材的物理性能要求见表03.03.01-16。
表03.03.01-16 美国ASTM标准对饰面石材的技术规范
项目 名称 | 吸水率 (%) ≤ | 体积密度 (g/cm3) ≥ | 压缩强度 (MPa) ≥ | 弯曲强度 (MPa)≥ (四点弯曲) | 断裂模数(MPa)≥ (三点弯曲) | 耐磨度(1/cm3) ≥ | 耐酸性(mm) ≤ | |
花岗石 ASTM C615 | 0.40 | 2.56 | 131 | 8.27 | 10.34 | 25 | —— | |
石灰石 ASTM C568 | 低密度 | 12 | 1.760 | 12 | —— | 2.9 | 10 | —— |
中密度 | 7.5 | 2.160 | 28 | —— | 3.4 | —— | ||
高密度 | 3 | 2.560 | 55 | —— | 6.9 | —— | ||
大理石 ASTM C503 | 方解石 | 0.20 | 2.595 | 52 | 7 | 7 | 10 | —— |
白云石 | 2.800 | —— | ||||||
蛇纹石 ASTM C1526 | 室外 | 0.20 | 2.56 | 69 | 6.9 | 6.9 | 10 | —— |
室内 | 0.60 | |||||||
凝灰石 ASTM C1527 | 室外 | 2.5 | 2.305 | 52 | 6.9 | 6.9 | 10 | —— |
室内 | 2.5 | 34.5 | 4.8 | 4.8 | —— | |||
砂岩 ASTM C616 | 砂岩 | 8 | 2.003 | 12.6 | —— | 2.4 | 2 | —— |
石英砂岩 | 3 | 2.400 | 68.9 | —— | 6.9 | 8 | —— | |
石英岩 | 1 | 2.560 | 137.9 | —— | 13.9 | 8 | —— | |
板石 ASTM C629 | 室外 | 0.25 | —— | —— | —— | 垂直62.1 平行49.6 | 8.0 | 0.38 |
室内 | 0.45 | —— | —— | —— | 垂直49.6 平行37.9 | 8.0 | 0.64 |
7) 石材的放射性要求
花岗石的放射性应符合GB6566的规定,按表03.03.01-17的规定使用。
表03.03.01-17 天然花岗石放射性核素限量及使用范围
放射性 类别(类) | 内照射指数 (IRa) | 外照射指数 (Iγ) | 使用范围 |
A | ≤1.0 | ≤1.3 | 其产销与使用范围不受限制 |
B | ≤1.3 | ≤1.9 | 不可用于住宅、医院、学校、幼儿园等I类民用建筑的内饰面,可用于I类民用建筑的外饰面和其它建筑的内、外饰面 |
C | —— | ≤2.8 | 只可用于建筑物的外饰面和室外其它用途 |
8)其它要求
① 对石材有特殊要求的,按工程和设计要求执行。
② 在选用石材时,应要求厂家出示检验报告,并应注意检验报告的日期,同一品种的石材因其矿点、矿层、产地的不同,其性能存在很大差异。
5、设计选用要点
1)选用原则
① 石材是天然装饰材料,使用者应适应石材的天然属性,深入了解其结构特征、物理力学性能及主要化学成分,以确定其适用范围。
② 建筑装饰工程中石材主要应用在地面、墙面、柱面和台阶等的装饰上,以粘接法和干挂法两种安装方式为主,各有不同的侧重点,从设计开始就应有不同考虑。
③ 地面石材安装宜采用粘接法施工,室外墙面和柱面石材宜采用干挂法施工,板石在墙面和地面施工时应采用粘接法。
④ 墙面石材采用粘接法施工时,应根据实际需要和粘接剂的性能考虑安全性问题,必要时采用金属丝捆绑或斜插成对相互反向的钢销加固,尤其是较高位置。
⑤ 当石材板材单件重量大于40kg或单块板材面积超过1m2或室内建筑高度在3.5m以上时,墙面和柱面应设计成干挂安装法。
⑥ 对于超出相关规程一般范围且没有成功石材应用工程范例借鉴的设计项目,应组织由建筑师、结构工程师、石材专家、材料供货商等进行现场论证后确定。
2)干挂石材的选择
① 幕墙(外墙)石材宜采用花岗石类石材,可采用坚固性好的大理石、中密度以上的石灰石、强度高的砂岩。采用疏松和带孔洞石材时,应有可靠的技术依据。一般而言,二氧化硅(Si02)含量高的石材如花岗石,有较高强度和耐酸性、耐久性适用于外墙;含氧化钙较高的石材,如石灰石、大理石,当空气潮湿并有二氧化硫时,容易受到腐蚀,适宜用做内墙,用做外墙时表面应做可靠的防护处理。
② 室外使用的镜面板材依据优质工程经验推荐的最小厚度:花岗石不低于25mm,坚固性好的大理石、高密度石灰石以及洞石不低于30mm,有纹理的砂岩和中密度石灰石不低于50mm。建筑幕墙使用大理石或弯曲强度超过8MPa的其它石材(非花岗石、大理石类)时,板材厚度不低于35mm;弯曲强度超过4MPa的其它石材,板材厚度不低于40mm。
③ 室内使用的镜面石材最低厚度不得低于20mm。
④ 粗面石材建筑板材的公称厚度在镜面板材厚度的基础上增加不少于3mm。
⑤圆柱采用圆弧板拼接时每圈不得少于3拼,弧面半径较小时应增加拼接板数量。
⑥ 当选用较大尺寸的板材时,在外力作用下的安全性,必须引起足够的重视。石材使用的环境(部位、场所)不同,对其物理性能和化学成分的要求也不相同。当建筑地点确定后,应确定其使用条件,如有无抗震要求、当地风力、施工季节、板材拼接后的应力是否过大、减小应力是通过缩小板块尺寸还是加大板的厚度等,再合理的确定石材所应满足的性能。
⑦ 内外墙用干挂石材对物理性能的要求见表03.03.01-18。
表03.03.01-18 使用场所与物理性能
使用场所 | 体积密度 | 吸水率 | 压缩 强度 | 抗冻系数 | 弯曲 强度 | 弹性模量 | 热膨胀 系数 | 抗冲击 强度 | 耐磨度 | 硬度 |
外墙装饰 | ●● | ●● | ●● | ●●● | ●●● | ●● | ●● | — | — | — |
内墙装饰 | ●● | ● | ● | — | ● | — | — | ●●● | — | — |
注:1.—表示不重要 ●表示不太重要 ●●表示重要 ●●●表示很重要
2. 选用时可依据其重要性,对石材性能要求适当调整
⑧ 外墙用的石材对化学成分也有一定要求,如氧化铁、硫化铁、炭质成分、无机盐及粘士等成分可造成泛黄、锈斑等问题,应对这些成分的含量提出要求,或加强对石材的防护处理。对致使热膨胀系数高、导热导电率高的物质含量,也应加以限制。
⑨当某一花色品种的外饰面大型板材,虽强度较低,但其颜色、花纹为设计创意所追求,难以替代,在经济允许时,可采取在石材背面补强的办法,达到设计使用要求。通常补强的办法有两种,一是采用渗透性极强的树脂类化学分子注入石材结晶格子间隙补强(环氧树脂类适用于花岗石,聚脂树脂类适用于大理石),以增加石材的机械强度、表面硬度和修补板材缺陷;另一种是采用石材强力网(尼龙网或玻纤网)用胶粘剂贴于石材背面补强,提高石材的抗弯、抗拉强度,满足设计、使用的要求。特殊场合还可使用粘接角钢或石条作为增强筋。
⑩干挂石材应做好表面、背面及侧面的防护,带有背网的石材背面不再进行防护。
2) 湿贴石材的选择
①选择石材品种及胶粘剂时应考虑石材的稳定性,某些石材在接触到水分时会变形,从而出现翘曲和空鼓等问题。应避免湿贴法使用这类石材,否则应采用树脂基胶粘剂或专用胶粘剂。
②选择石材品种时应考虑石材的坚固性。比较易碎的石材,则在铺装前和铺装过程中都要对它们进行进一步的增强加工。坚固性差的大理石和石灰石背网施工时宜保留,但必须保证背网胶粘剂与石材的胶粘原强度不低于1.0MPa,并且与粘接剂的粘结力满足要求,否则应剔除背网和背胶,补刷底面型防护剂按规定进行养护。
③选择的天然石材产品除要符合相关产品标准外,在地面设计时应考虑表03.03.01-19的各种因素。
④湿贴法在刚度较小的墙体上和强震区应尽量避免使用。
⑤ 室内、外地面用湿贴石材对物理性能的主要要求见表03.03.01-20。
⑥ 室外地面用天然石材和室内潮湿环境下用天然石材,对化学成份也有一定要求,如氧化铁、硫化铁、炭质成分、无机盐及粘土等可造成锈斑,应对这些成分的含量提出要求,或加强对石材的防护处理。
⑦ 湿贴石材应做好六面防水处理,增强防水防油污能力。尤其是底面,应采用专用底面型防护剂,避免粘结强度下降。一般来说,对深色石材,在防护处理时要特别注意返碱问题;对浅色石材的防护处理,必须注意防止锈斑。
表03.03.01-19 地面石材设计考虑因素
项目 | 要 求 | 试验参照标准 |
材质一致性 | 石材的花纹、色调、纹理图案、质地结构的天然变化必须要考虑,避免实际供货造成的明显色差。 | GB/T 19766 GB/T 18601 |
通行状况 | 轻负重指低密度的人行走通行,例如在家庭和办公室;重负重区域指那些高密度人行走通行的地方以及有重负荷出现的地方,如工业区和商业区。 | |
耐磨度 | 花岗石的耐磨度高,因此在地面使用上,选择石材只限于选择硬度高的大理石和花岗石。选择地面石材时最小耐磨度宜为:公共场所(如客厅、楼梯和门口、商场和大型快运系统车站)为10-12;行走少的住宅场所为8。为了预防不均衡的磨损,如果同时使用不同的石材,它们之间的耐磨度差不能大于5。 | GB/T 19766 |
防滑性能 | 石材地面防滑要求应符合JC/T 1050《地面石材防滑性能等级划分及试验方法》的规定,防滑系数符合相应的规定。石材应根据使用场合和不同要求选择不同的表面工艺达到防滑规定,镜面、亚光面、细面板材若达不到防滑要求时,应采取防滑材料进行必要的处理,以达到规定的要求。 | JC/T 1050 |
厚度 | 石材板材必须有充分的厚度才能承受住行走和冲击带来的负重。地面天然石材的最小设计厚度为20mm,墙面湿贴天然石材的最小设计厚度为10mm。同一品种的石材因为厚度不同带来施工难度也会出现色调的差别,因此同一装饰面宜采取同样的厚度。 | GB/T 19766 GB/T 18601 |
化学稳定性 | 避免使用含不稳定矿物的石材,以免影响石材的使用寿命,出现污染和病害。必要时进行岩矿鉴定和成份分析,以便确定潜在的不稳定的矿物,如云母和黄铁矿等。 | —— |
横向变形 | 在柔韧性基面上,需要考虑横向变形能力,弯曲弹性模量 | —— |
耐久性 | 暴露于高湿地方,如浴室、室外和地面的石材必须在盐结晶破坏和风化方面评估他们的耐久性。 | —— |
放射性 | 放射性核素含量较高的石材,不宜大面积用在室内。 | GB 6566 |
供货企业 | 企业的石材供应组织能力、统筹使用能力、加工能力,产品加工质量和服务质量能满足工程需要。 | —— |
表03.03.01-20 使用场所与物理性能的关系
使用场所 | 体积密度 | 吸水率 | 压缩 强度 | 冻融抗压强度 | 弯曲 强度 | 弹性 模量 | 热膨胀系数 | 抗冲击 强度 | 耐磨度 | 硬度 | 摩擦系数 |
室外 地面 | ●● | ●● | ●● | ●●● | ●● | — | — | ●●● | ●●● | ●●● | ●●● |
室内地面和 楼梯 | ●● | ● | ● | — | ●● | — | — | ●●● | ●●● | ●●● | ●●● |
注:1.—表示不重要 ●表示不太重要 ●●表示重要 ●●●表示很重要
2. 选用时可依据其重要性,对石材性能要求适当调整
⑧应根据使用的场合确定选用的天然石材品种和表面处理工艺。在人流量大的场所,选用表面磨光的处理工艺比镜面抛光的处理工艺要经济合理。
a、当用于磨损量大的场所,如车站、机场、大型百货公司等,宜选用硅质石材,如花岗石。由于其耐磨度和硬度高,可选用镜面抛光处理工艺。也可选用密度较高、耐磨度较好的大理石、石灰石等,宜做磨光处理。如要求达到镜面抛光效果时,宜对其表面进行结晶硬化处理,加光加硬。结晶硬化处理适用于大理石、石灰石等以碳酸钙为主要的石材,用于花岗石效果不显著,还有可能产生不同的化学反应。低酸值的表面处理剂会带来更佳效果,劣质产品反有可能对石材造成破坏。
b、当用于中等磨损量的场所,如银行、公共建筑酒店大堂等,优先选用耐磨度≥10(l/cm3)的花岗石、大理石、石灰石等镜面抛光板,但耐磨度不宜<8(l/cm3)。不应选用软质石材或易碎的石材。
c 在磨损量较小的场所,如家庭。可选用耐磨度较低的镜面抛光石板。
6、应用注意事项
1)天然石材小块效果与饰面整体效果会有差异,有时差异会很大,故不能简单地根据单块样品的颜色、花纹来选定产品,应考虑大面积铺贴后的整体装饰效果,这通常需要借鉴既有工程的饰面效果。
2)同一矿山生产出的石材,尽管从其建筑装饰效果上看没有什么不同,但由于开采时的矿层深度不同,其岩石生成条件不同,理化性质也可能有很大差异。
① 设计时选定的石材,与施工到货的石材其理化性能、外观是否相近,需要封存样板。
② 当批量订货很大时,即使是同一时期供货,也可能是从不同矿层上开采出来的性质有所不同的石材。更何况有的矿体不是整体形成的,而是球状、柱状等矿体,其里外的“天然性质”相差甚大。由此可知,当选用大块石材作外饰面时,建筑师必须了解石材,而要了解石材又必须先了解矿山,要从矿石荒料开始控制。
3) 无论哪种天然石材,都会涉及到色差问题。当一个品种铺装在面积较大的同一平面时应尤为注意。色差反应在具体的石材品种上程度是不同的,有的石材品种近千平米不会有问题,而有的品种几十平米也得不到保证(特别是某些红色花岗石)。这也是选择石材最初应考虑的问题。因此,矿山开采时,对荒料要排序编号,加工后石材供应商在出厂时也应对石材进行排序编号,石材到达工地安装时按照供应商提供的编号和码单顺序安装,这样石材即使有色差也会渐渐的过渡。整体上看不太明显。

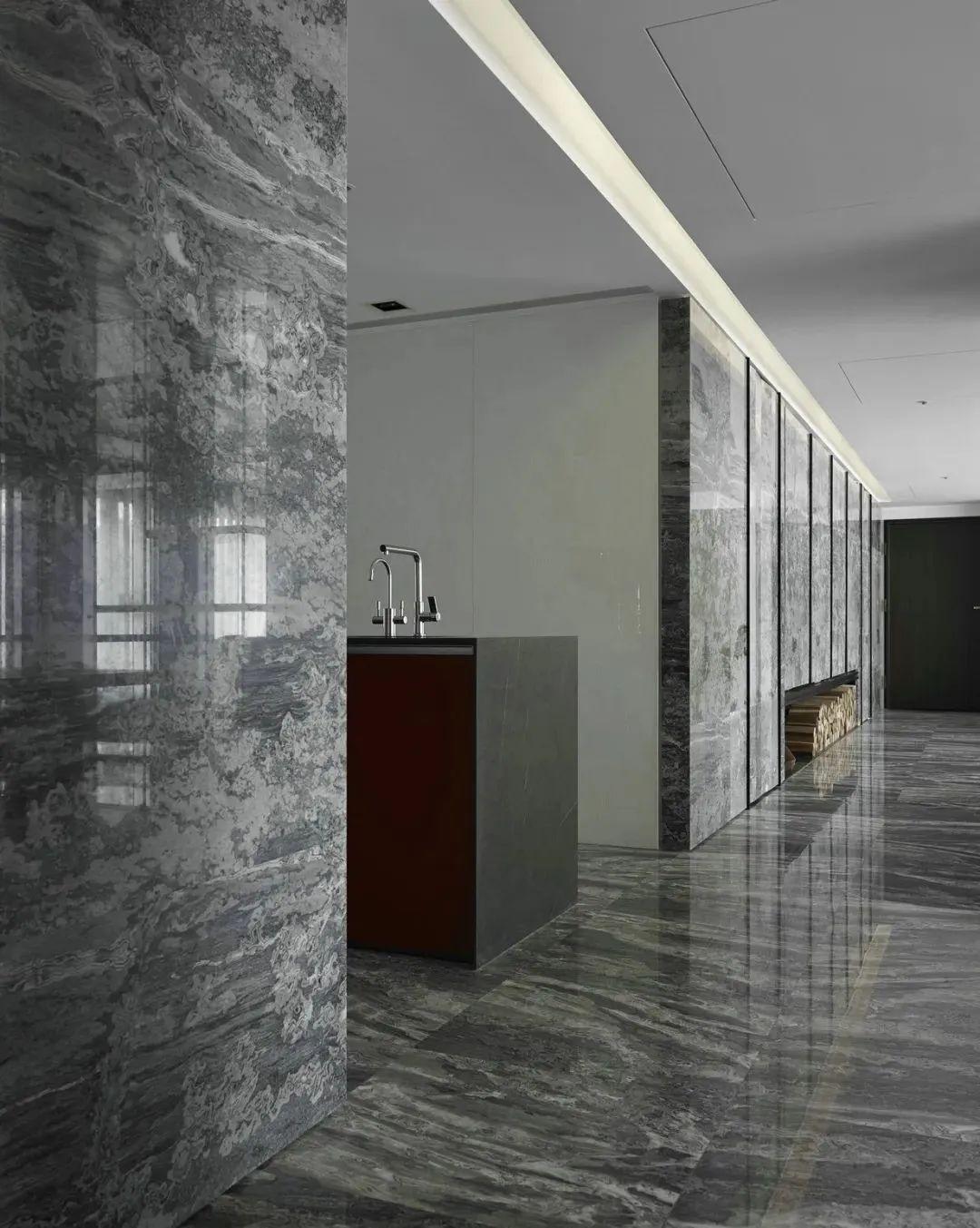

4)天然石材的装饰效果,主要是通过色彩花纹及表面处理来表现的。严格讲,只有在同一矿床、同一矿层上开采的石材,其颜色、花纹等才是相近的,尽善尽美的石材是不存在的,色差和各种缺陷是不可避免的。建筑师从美学角度选择板材的颜色、花纹时,必须了解施工供货时的品种能否与设计选样时的相近。而在安装时,必须做挑选或试铺,尽可能色调、花纹一致,或者就近安装,或者利用颜色的差异,使其逐次变化,或者构成图案。切忌杂乱无章,顺手牵来,胡乱铺砌。

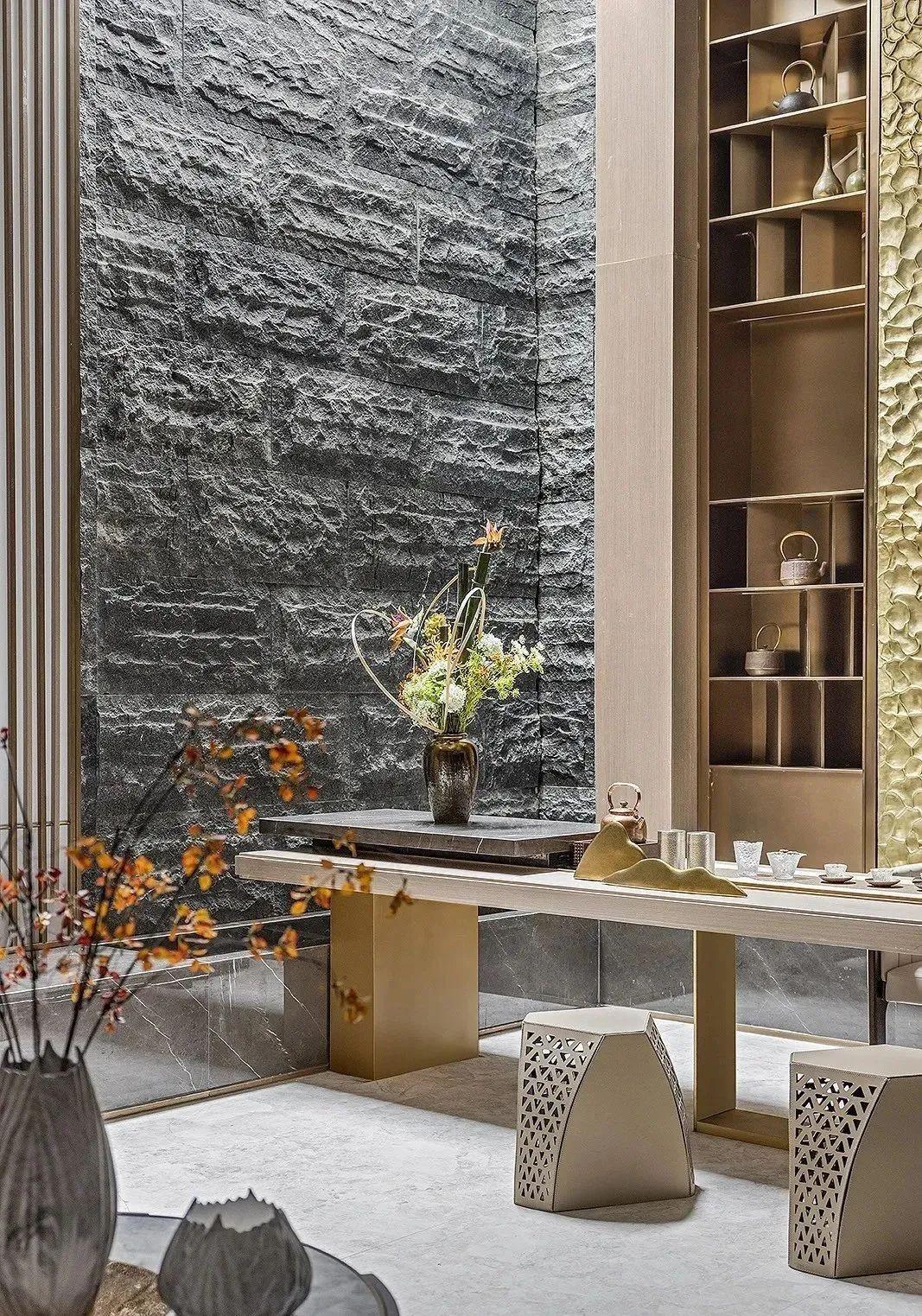

5)用石材做外饰面时,有抛光、磨光、火烧、凿毛、剁斧、喷沙、仿古等不同工艺处理,使得同一种石材也呈现不同的装饰效果。近年来,随着工艺及技术不断改进,出现了各种不同的饰面形式,即使同一块板上也可做出不同的饰面,丰富了天然石材的表面装饰效果,也给设计提供了更大的范围。
6) 干挂石材中组合件各部位均应设置单独的挂件联接点。过于小的部件无法安装干挂件时应采用金属件和环氧型胶粘剂与相邻主件联接,不得单独采用结构胶粘结联接。
7)石材湿贴时填缝剂选用水泥基填缝剂或反应型树脂填缝剂,石材地面宜采用反应型树脂填缝剂。湿贴法施工不允许采用对接接缝,避免引起石材病变并导致石材的剥落。
8)石材规格尺寸应尽可能选用规格化板,如表03.03.01-1,有利于降低成本,提高出材率,节约资源。特殊需要时应采用适宜加工和安装的规格,尽可能采用相同规格、大小搭配规格和较少的规格型号,便于批量生产和安装更换。
9)地面的防滑性能用摩擦系数表示,涉及人身安全,国外列为强制性要求,详见03.03.016部分相关内容。当地面摩擦系数达不到使用要求时,应对石材表面做防滑处理。
7、技术经济分析
1) 石材质量的评价内容包括颜色、花纹、光泽度、强度、结构构造、放射性等。颜色和花纹是主要评价指标,决定石材市场价格。

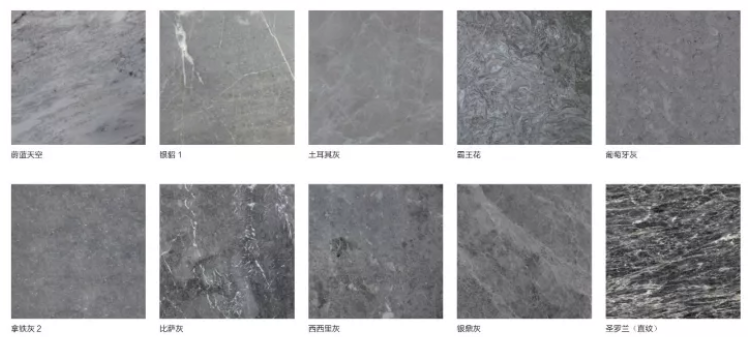

① 花岗石石材的品种,高、中、低档石材的划分没有严格的界限,主要以颜色和花纹确定。花色评价的原则是颜色鲜艳、流行或有特殊花纹(条纹)的等级较高,一般普通的等级较低。目前将花岗石及大理石花色的等级依次划分为:
花岗石:蓝色一绿色一黑色一纯白色一红色一黄色一紫黄一灰白色一灰色
大理石:绿色一红色一米黄色一黑色一白色一灰色
但以上划分并不是绝对的,任何一种花色由于其有特殊的花纹、纯净程度或当前是否流行等,都可能有名品产生,所以花色等级只能作为参考,不能作为优质的唯一标准。就目前世界各国来说,普遍喜欢红色、黑色系列,蓝色、绿色系列产地不多,属罕见品种。以上品种目前均属高档花岗石石材,价格比一般花岗石浅色品种高出1-2倍以上。
② 中、低档难以区分,统称中低档石材较为合适。常见的品种以浅色为主,各花岗石生产国都有,因此价格较低。
③ 大理石的整体价格水平高于花岗石。
2)天然板石豪华贵重不如花岗石,晶莹舰丽不如大理石,但在回归自然的流行趋势下,因其价格便宜,广泛采用湿贴法用于别墅、餐饮娱乐场所的内外墙以及卫生间等。
3) 随着建筑装饰追求崇尚自然的理念,纹理绚丽多彩、极富装饰性的砂岩,在装饰石材中受到重视。砂岩分海砂岩和泥砂岩两种,海砂岩的石材成分结构颗粒较粗,硬度较泥砂岩硬,空隙率比较大,较脆硬,作为石材工程,装饰装修用板的厚度大多为15-20mm;主要品种有澳大利亚砂岩、西班牙砂岩;而泥砂岩比较细腻,硬度稍软于海砂岩,花纹变化奇特,如同自然界里树木年轮、木材花纹、山水画,是墙面石材的上好品种。砂岩因其内部构造空隙率大的特性,具有吸声、吸潮、防火、亚光的特性,适用于具有装饰和吸声要求的影剧院、体育馆、饭店等公共场所,甚至可省去吸声板和拉毛墙。是一种环保、绿色的建筑装饰材料。
仅供学习参考
版权归原作者所有
作者:周俊兴
画境透水混凝土希望确保每一次交付客户的彩色透水混凝土、胶粘石地坪、冷拌沥青的产品都具备优秀品质。公司具有专业性强、高素质的透水混凝土铺装队伍,为透水混凝土的施工及维护提供了可靠的保证,做到了用户满意。目前能在全国范围内为您提供施工透水混凝土一站式服务。
