夏季施工炎炎夏日到来，气温升高,水分蒸发快，新浇筑的露骨料透水混凝土很容易出现空鼓、开裂的情况,在高温天气下，掌握合适的施工时间、方法可以大幅度的减少露骨料透水混凝土开
夏季施工
炎炎夏日到来，气温升高,水分蒸发快，新浇筑的露骨料透水混凝土很容易出现空鼓、开裂的情况,在高温天气下，掌握合适的施工时间、方法可以大幅度的减少露骨料透水混凝土开裂的现象。那么，针对露骨料透水混凝土夏季施工的特点和诸多的不利因素，在搅拌和浇筑的过程中，施工人员应该采取哪些的防护措施呢？今天小编就跟你好好聊一聊。
01

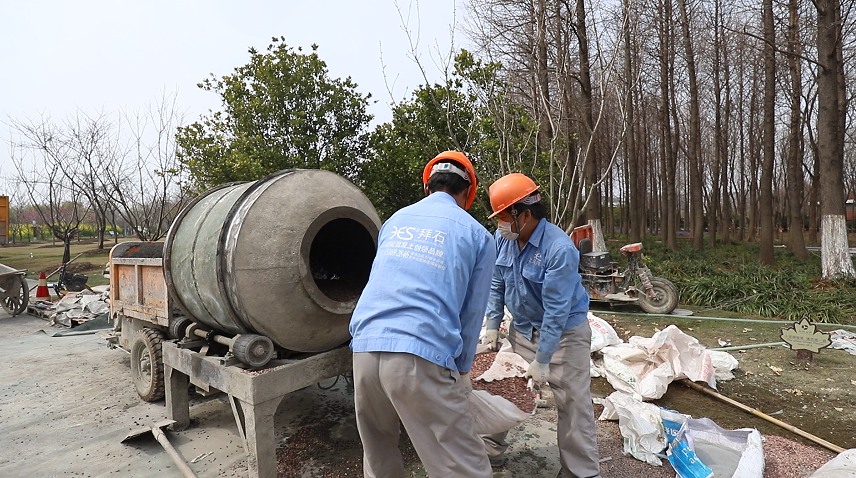

注意水泥的选择及温度控制
露骨料透水混凝土施工一般使用的材料包括水泥、石子、增强剂、聚合物乳液、密封保护剂、缓蚀剂，把它们按照一定的配比并按要求进行铺设，在这其中，夏天高温施工时水泥的影响很大，水泥的水化热会对路面铺装造成很大影响，所以要格外注意。
水泥的水化热主要为水泥中含有的C3S、C3A与水反应产生，并受水灰比，水泥细度，养护温度的影响。水泥水化热随以上影响因素的增大而增高，在搅拌过程中应该选择各项指标都达标的水泥。为水泥温度规定了一个最高极限温度为77℃。所以水泥温度在透水混凝土拌和时，必须控制在 70℃以下
02
浇筑注意事项

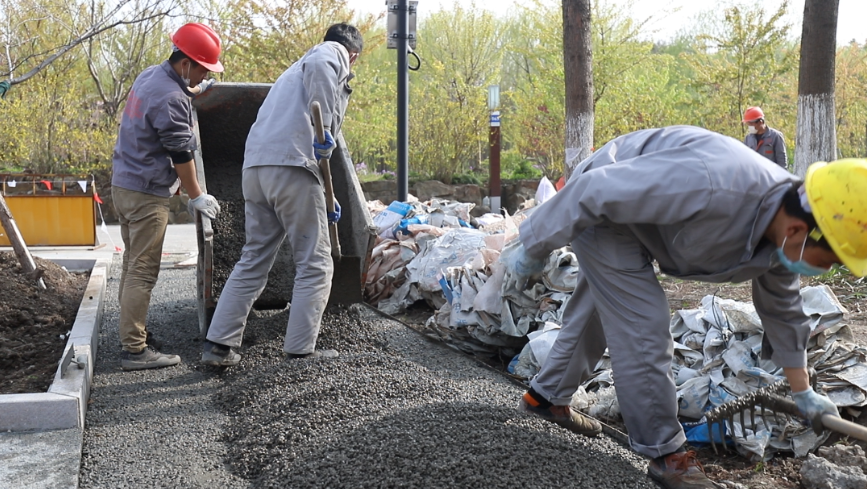

露骨料透水混凝土浇筑时，根据具体气候和现场条件，选择早晨开始，避开当日高温时间。

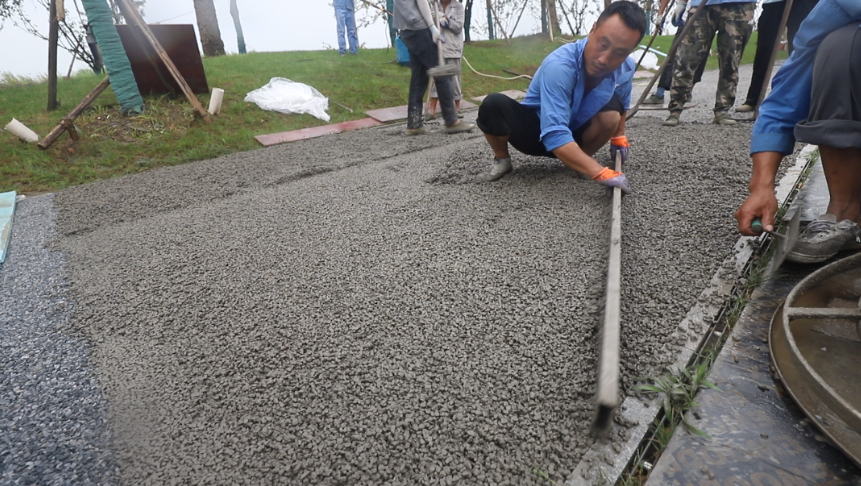

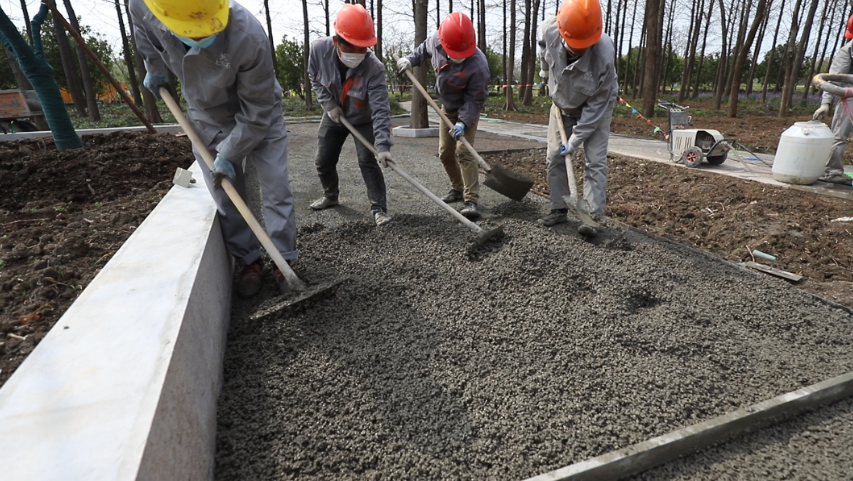

安排充足工力和机具，制定了具体浇筑方案，连续、快速的浇筑。
预测高温下搅拌和浇筑会出现的问题，做好预防措施，规避风险，保障工程质量。
03
浇筑时间
夏季露骨料透水混凝土浇筑时间，应避开高温时段，最好安排在温度较低的下午或夜间浇筑透水混凝土，防止透水混凝土受到阳光的暴晒，引起表面水份蒸发过快而导致的开裂。
一般情况在上午时间段施工的露骨料透水混凝土发生开裂情况多于下午三点后施工的，这是因为上午在露骨料透水混凝土施工完毕后，将度过中午最高的温度时段，由于受到太阳的暴晒，透水表层因水分蒸发过快导致开裂；而下午三点后施工则可避免最高温时段。
04
路面保湿养护
在太阳爆晒、空旷及风大等情况下，透水混凝土在终凝前因为表面严重失水而收缩开裂，同时应提早覆盖塑料薄膜养护，及时喷雾、洒水补充表面透水混凝土水分，防止透水混凝土内水分继续散失而开裂。
05
施工环境
太阳爆晒、空旷风大的情况下，应该做好遮阳防风工作。温度大于30℃，路面温度大于35℃情况下：露骨料透水混凝土终凝后2-6小时（手指用力按不出掉粒）就应该立刻派专人开始浇水养护，浇水应以能保持透水混凝土整体湿润为准。
06

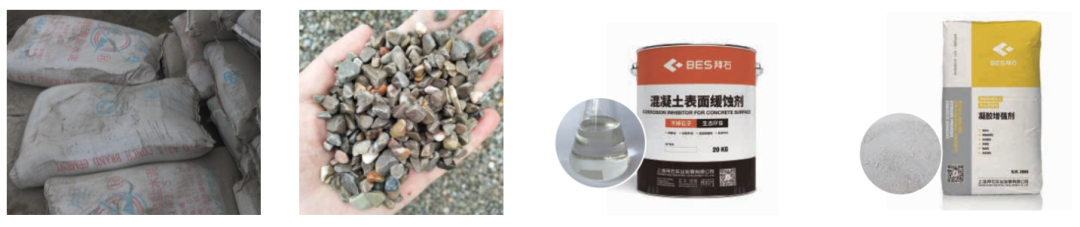

专用材料详解
凝胶增强剂：含凝胶、增强、减水、引气、缓凝和奥米纤维等多种聚合物。
面层添加量：15kg/m3，基层添加量：5kg/m3。
乳化反应稳定剂：固化反应使用，起稳定做用。
添加量：3 kg/m3
缓蚀剂：露骨料清洗使用。
添加量：0.3 kg/m2
无色透明密封保护剂：由进口高档树脂、有机高渗透溶剂、抗氧化剂、抗紫外线剂、稳定剂等材料组成；具有高渗透力和强封闭作用，以达到防碱化、防污染作用同时可使砼色彩更鲜艳、更稳定、更耐久；
07

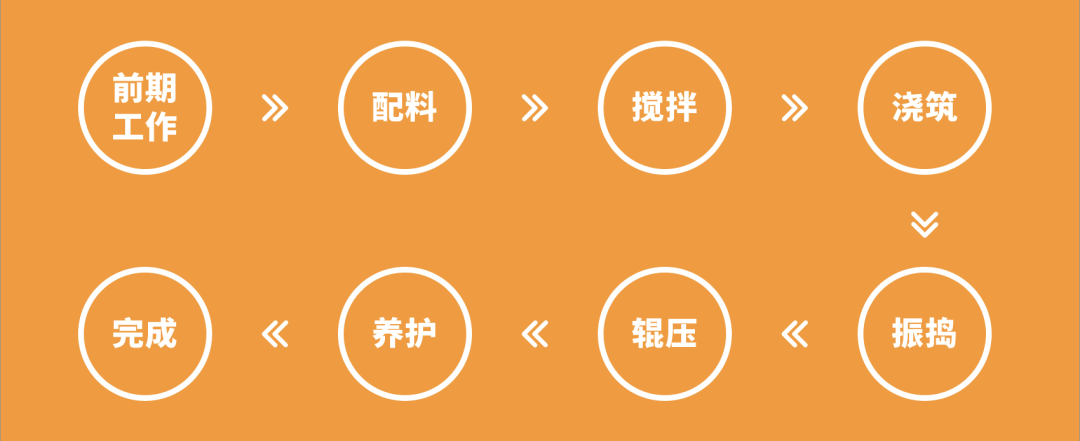

施工质量保证措施
所有进场材料均为合格或符合施工规范要求的产品。
施工严格按行业施工规范及工艺要求进行，专业技术人员现场指导施工质量，上道工序不合格严禁下道工序施工。
基层石子按照设计要求配比，其组成材料各项指标须满足规范要求及满足装饰面层对砼的要求。
定期组织项目中间验收，及时发现问题、解决问题。
08
专业施工队伍特别提醒
露骨料透水混凝土产品，由其工艺特点决定，需要由技术熟练、经验丰富的专业队伍操作。原因主要有两条：
这类产品的质量是通过工人的双手和头脑一次性成活，其中涉及到专用材料、专用工具的运用和特殊情况的处理，因此只有经过长期培训和工程实践的队伍才能真正做到工序衔接、有条不紊，从而严把质量关，在混凝土逐渐硬化的有限初凝时间内做好每一个细节。
装饰性产品的特点还在于其永无止境的发展性，只有专业施工队伍才能不断积累经验教训，不断推陈出新，带给客户更新更美的作品。
本文“未经授权，禁止转载、修改、使用、发布”，如有侵权，拜石有权追究其法律责任。
09
案例欣赏
舟山浦西大桥▲
普陀游艇会▲
宁波鄞江绿化工程▲
临港海洋科技馆▲
马桥体育公园▲
凌兆新村▲
临港国际会议中心
画境透水混凝土希望确保每一次交付客户的彩色透水混凝土、胶粘石地坪、冷拌沥青的产品都具备优秀品质。公司具有专业性强、高素质的透水混凝土铺装队伍，为透水混凝土的施工及维护提供了可靠的保证，做到了用户满意。目前能在全国范围内为您提供施工透水混凝土一站式服务。
