景区人行道海绵城市透水铺装技术

景区人行道海绵城市透水铺装技术

景区人行道的道路铺装材料选择有很多！！沥青、混凝土、砖！主要以这三大类为主，因为海绵城市、美丽中国建设，彩色透水沥青、彩色透水混凝土、彩色透水砖！成为铺装的主要材料！！

海绵城市、美丽城市建设是可以同时进行的！！在城市绿地景观设计中，透水路施工材料具有良好的生态效应，可以将透气、透水以及保温等功能充分发挥出来，可以满足生态环保性需求，避免环境污染问题的出现，为园林绿化行业提供更为广阔的发展空间。

彩色透水混凝土简介

透水混凝土是由粗骨料和水泥、增强剂按照配合比搅拌而成！形成15-25%的孔隙，透水速度达到31-52升/平方米/小时。就内部结构而言，主要就是基于包裹在粗骨料表层的胶凝材料浆体把粗骨料的颗粒都胶结起来，产生以粗骨料科技接触点作为连接点的一种多孔结构，其透水性非常良好。

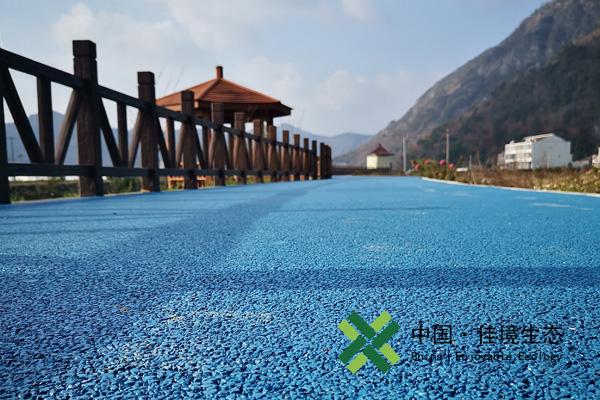

彩色透水地坪铺装效率高，建设施工效率高，施工地现场搅拌施工即可，速度快。总体效益好，透水混凝土的建设成本比沥青道路便宜，也降低了排水系统造价，且易维护，减少道路、树木景观的人工维护成本。易施工，高透水性在园林景观中有广泛的应用，具体有园林景观中的人行道、自行车道和停车场等道路铺装，因装饰需要，大量的景观广场也使用彩色透水混凝土来美化环境。

透水混凝土施工技术：(1)透水混凝土的制备水泥应采用强度等级不低于42.5级的硅酸盐水泥或普通硅酸盐水泥，质量应符合现行国家标准《通用硅酸盐水泥》（GB175）。外加剂应符合《混凝土外加剂》（GB8076-2008）的规定。透水混凝土采用的碎石料，必须使用质地坚硬、耐久、洁净的碎石料，粒径在2.4 mm-13.2mm，碎石的性能指标应符合《建筑用卵石、碎石》（GB/T14685）中的二级要求。透水混凝土在满足强度要求的同时，还需要保持一定的贯通孔隙来满足透水性的要求，因此在配制时除了选择合适的原材料外，还要通过配合比设计和制备工艺以及添加剂来达到保证强度和孔隙率的目的。透水混凝土由骨料、水泥、水等组成，多采用单粒级或间断粒级的粗骨料作为骨架，细骨料的用量一般控制在总骨料的 20% 以内;水泥可选用硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥;掺合料可选用硅灰、粉煤灰、矿渣微细粉等。投料时先放入水泥、掺合料、粗骨料，再加入一半的水用量，搅拌 30s ;然后加入添加剂(外加剂、颜料等)，搅拌 60s;最后加入剩余水量，搅拌 120s 出料。

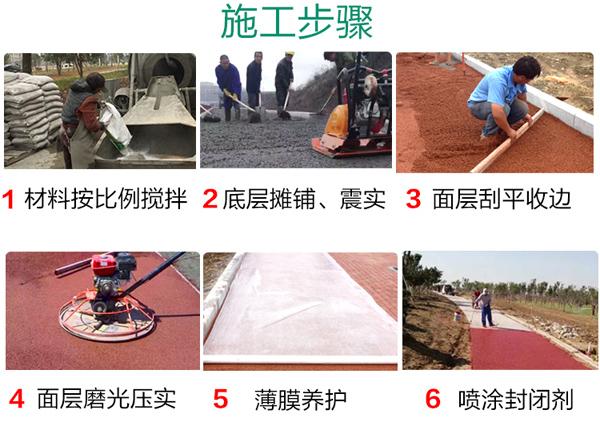

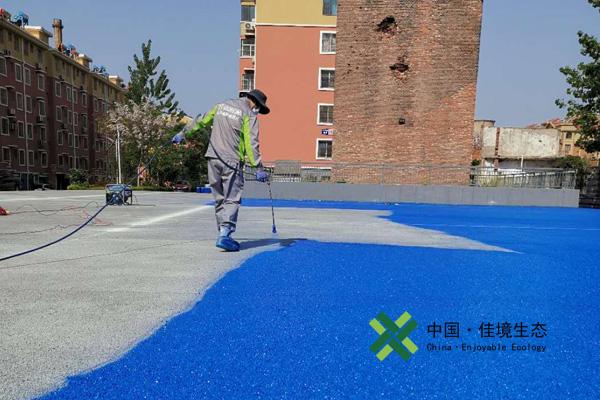

(2)透水混凝土的施工透水混凝土的施工主要包括摊铺、成型、表面处理、接缝处理等工序。可采用机械或人工方法进行摊铺;成型可采用平板振动器、振动整平辊、手动推拉辊、振动整平梁等进行施工;表面处理主要是为了保证提高表面观感，对已成型的透水混凝土表面进行修整或清洗;透水混凝土路面接缝的设置与普通混凝土基本相同，缩缝等距布设，间距不宜超过 6m 。

(3)透水混凝土养护、维护透水混凝土施工后采用覆盖养护，洒水保湿养护至少 7 天，养护期间要防止混凝土表面孔隙被泥沙污染。混凝土的日常维护包括日常的清扫、封堵孔隙的清理。清理封堵孔隙可采用风机吹扫、高压冲洗或真空清扫等方法。

技术指标：透水混凝土的技术指标分为拌合物指标和硬化混凝土指标。(1) 拌合物: 坍落度(5mm~50mm );凝结时间(初凝不少于 2h );浆体包裹程度(包裹均匀，手攥成团，有金属光泽)。(2)硬化混凝土:强度(C15~C30 );透水性(不小于 1mm/s );孔隙率(10%~20%) 。(3) 抗冻融循环:一般不低于 D100。

景区人行道海绵城市透水铺装技术，海绵城市建设中的透水混凝土道路建设给人的感受最为直观，特别是雨季，道路上没有积水，干净整洁。因此现在很多小区都在使用透水混凝土作为小区道路的铺设材料。

原文地址：http://www.tszqj.com/news/693.html

#海绵城市#透水混凝土技术#透水沥青混凝土#透水混凝土铺装#人行道透水混凝土
