知识源于积累,多年来一直贯彻“实践出真知”的钻研精神,积攒了十多年施工经验,此次针对透水混凝土经常出现的六大问题:强度不足、膨胀或开裂、针孔或气泡、掉石子、表面结浆、泛

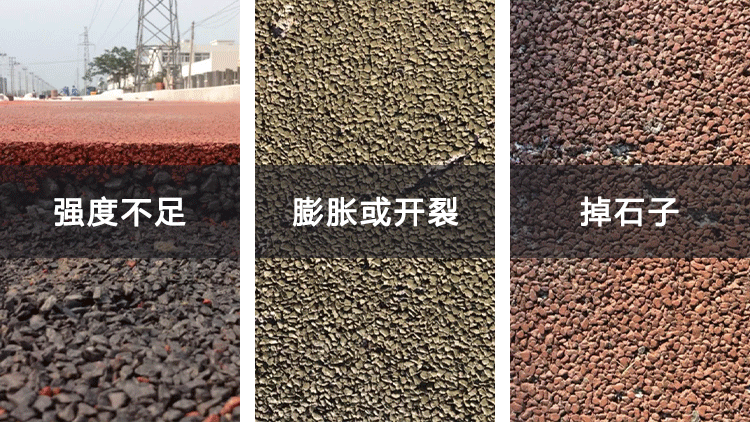

知识源于积累,多年来一直贯彻“实践出真知”的钻研精神,积攒了十多年施工经验,此次针对透水混凝土经常出现的六大问题:强度不足、膨胀或开裂、针孔或气泡、掉石子、表面结浆、泛碱,分析原因并提供解决办法,帮助更多人了解生态透水路面知识。

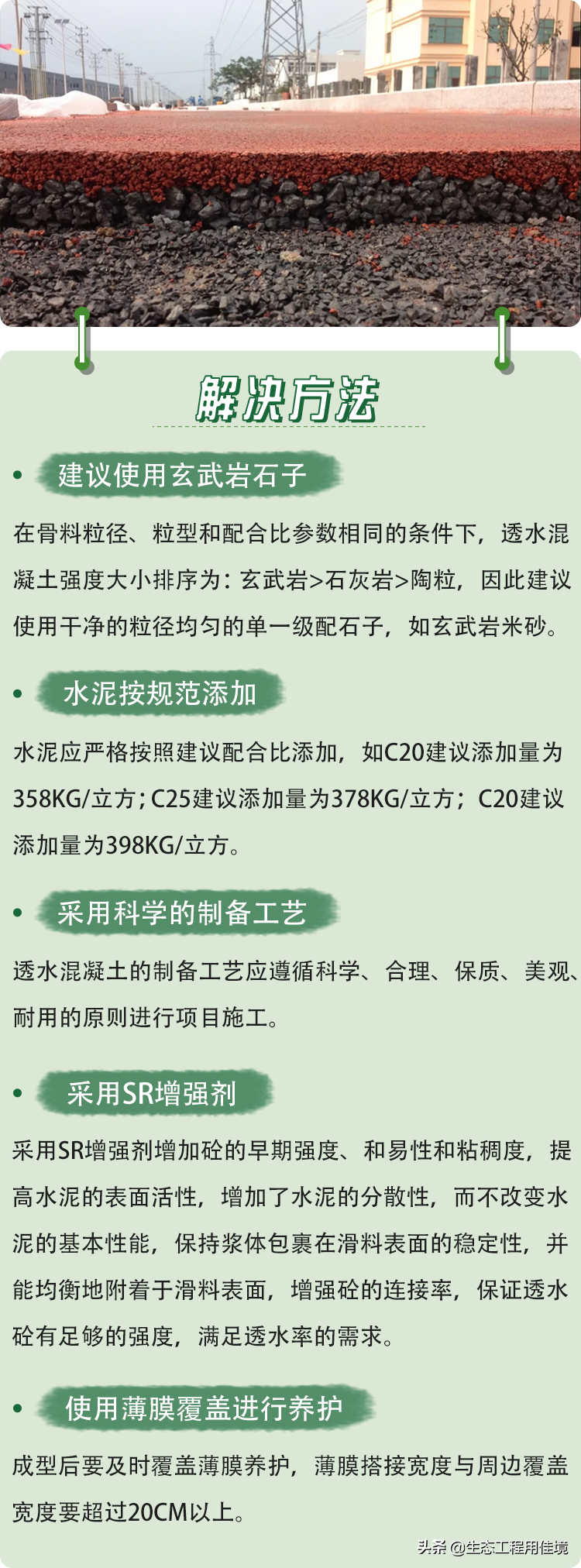

透水混凝土的强度受多种因素影响,主要有:石子强度、水泥添加量、制备工艺、增强剂性能、养护是否规范……因此,根据施工经验应从优化原材料、增强剂来提高透水混凝土的强度。

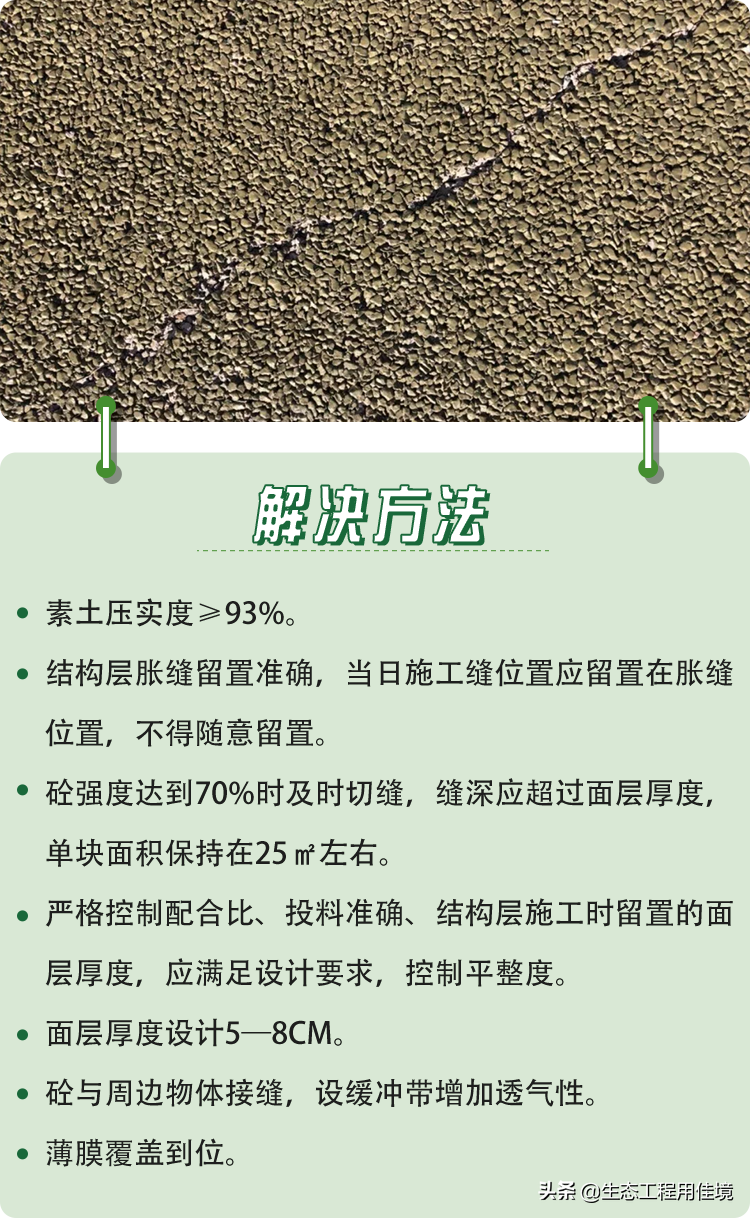

透水混凝土膨胀或开裂是很多施工人员感到头疼的问题:由于温度和湿度的变化、混凝土的脆性和不平均性及构造不合理、地基沉降不均匀、单块面积超标、水泥掺量较大、面层厚度超厚超薄、水分流失过快、砼与周边其他物体无缓冲带留置等原因,使透水混凝土使用一段时间后就会出现膨胀或开裂的现象。

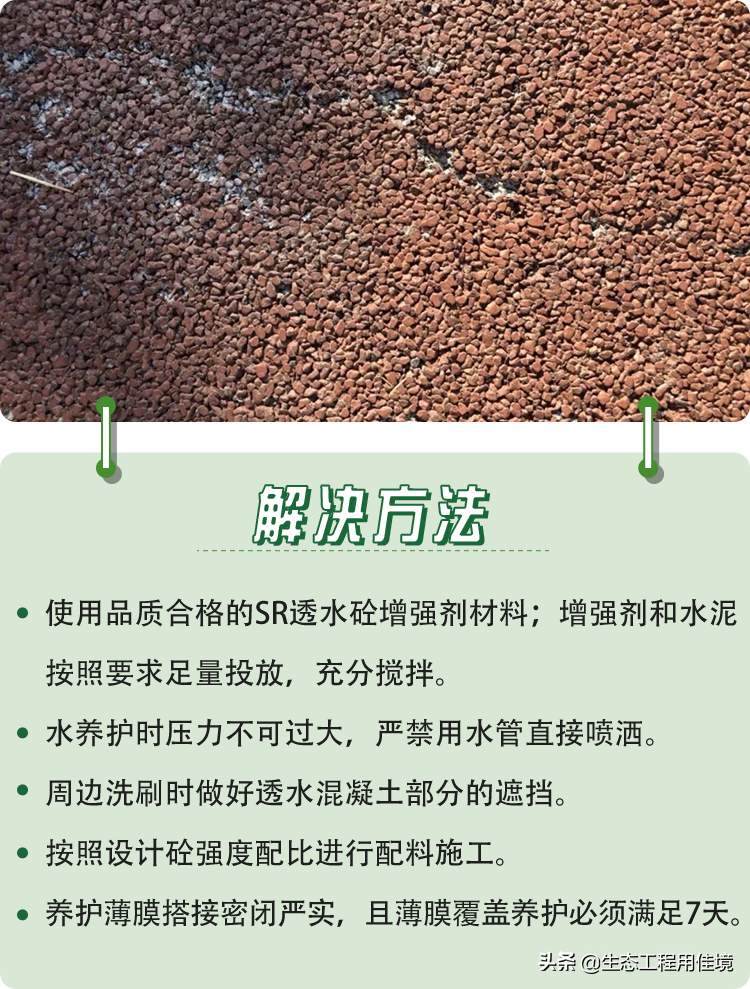

导致透水混凝土掉子局部脱落的原因主要有以下几点:SR透水砼增强剂(胶结料)、水泥投放比例不足或者搅拌不均匀、表面洒水过度,石子表面浆体流失、砼强度不够、周边洗刷时受水侵蚀浆体流失、养护薄膜缺失。

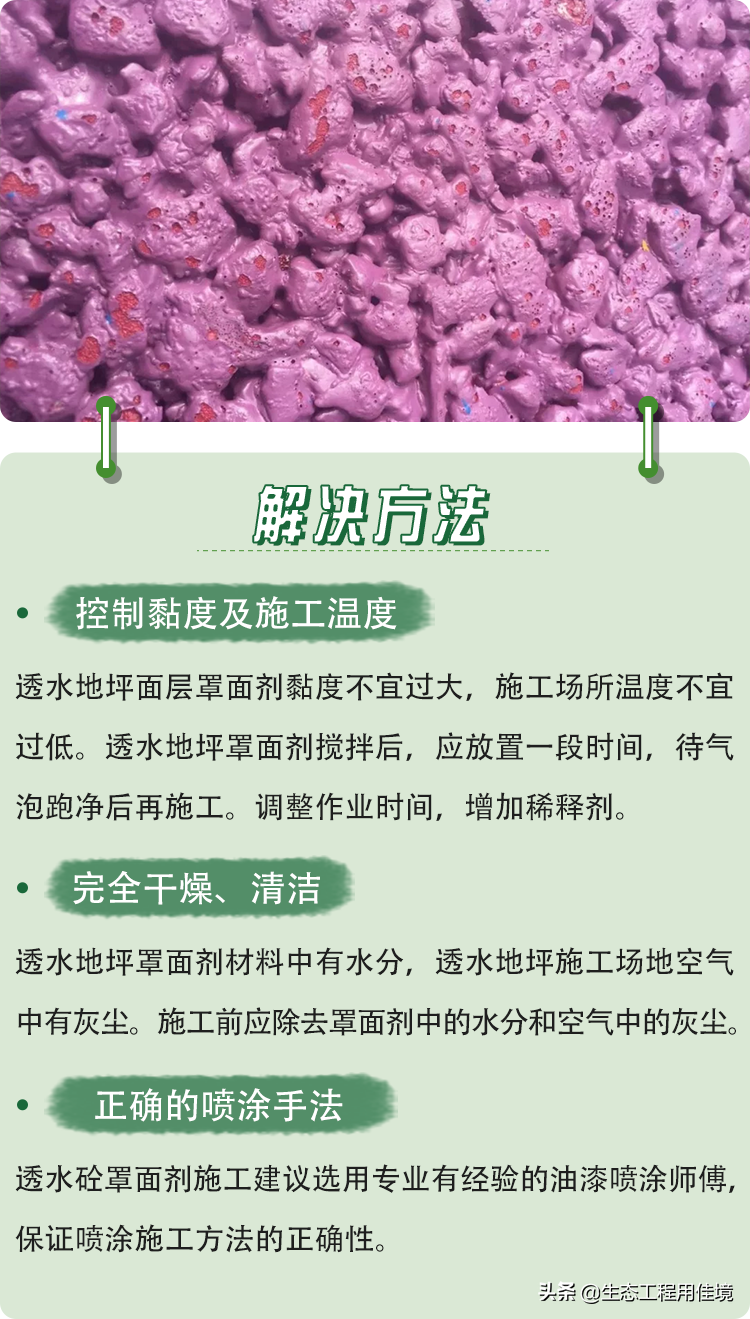

透水混凝土出现针孔的根本原因主要有:基材温度过高、稀料挥发过快;基材表面有水渍灰尘;涂料黏度过大;喷涂漆膜过厚;同时如基材本身含有细微气孔的,油漆喷涂后空气短时间内无法排出也会在漆膜内部产生气泡。

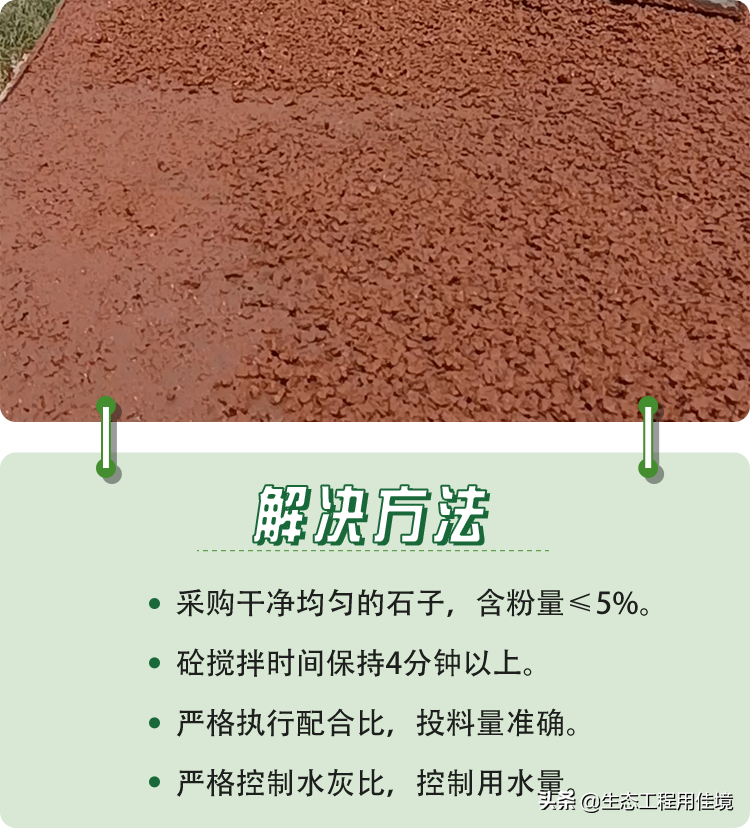

导致透水混凝土面层结浆、不透水的主要原因有以下几点:石子含粉量超标、搅拌不均匀、水泥掺量偏大、水灰比失调等。

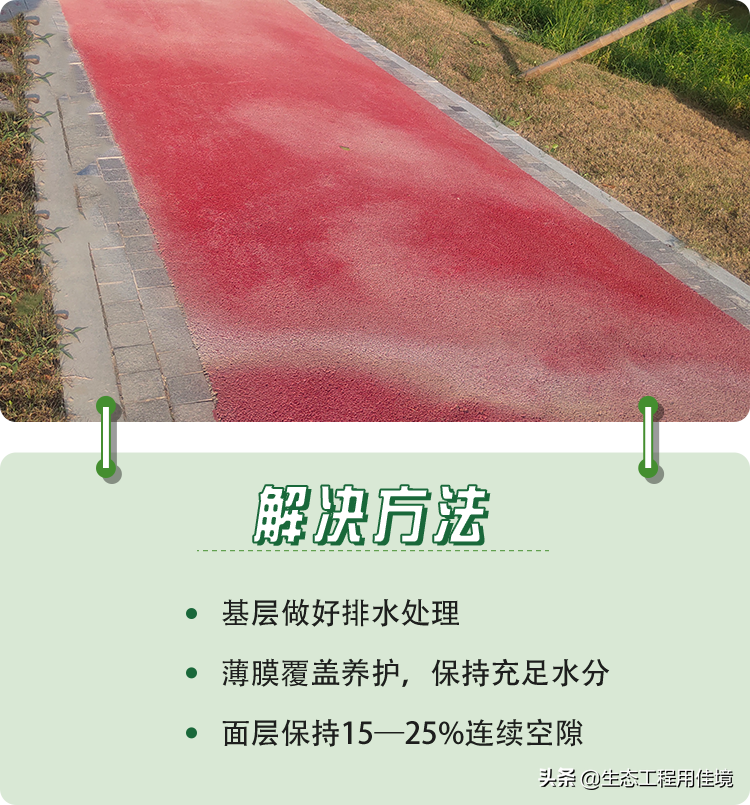

透水混凝土施工后出现泛碱现象也是常见问题,泛碱的原因主要为:透水砼基层有积水、养护缺失、面层不透水等。
综上所述,如果大家在施工时遇到以上六种问题,可以尝试这些解决方法,如有更好解决方案,欢迎一起探讨!
画境透水混凝土希望确保每一次交付客户的彩色透水混凝土、胶粘石地坪、冷拌沥青的产品都具备优秀品质。公司具有专业性强、高素质的透水混凝土铺装队伍,为透水混凝土的施工及维护提供了可靠的保证,做到了用户满意。目前能在全国范围内为您提供施工透水混凝土一站式服务。
